弱电师傅大白话讲解拼接屏安装应用

在商用显示屏行业，处在不同位置的用户看各类led屏的视角不同，需求也不太相同。而在普通的施工技术员眼里，没有太华丽的词语，有的只是安装需求。比如怎么好看，怎么能最快的安装完成。与行业上游所考虑的如：能耗，色彩丢失，系统安全等会不同。

下面我们来听听一个弱电行业师傅眼中的，怎么看整个过程的。

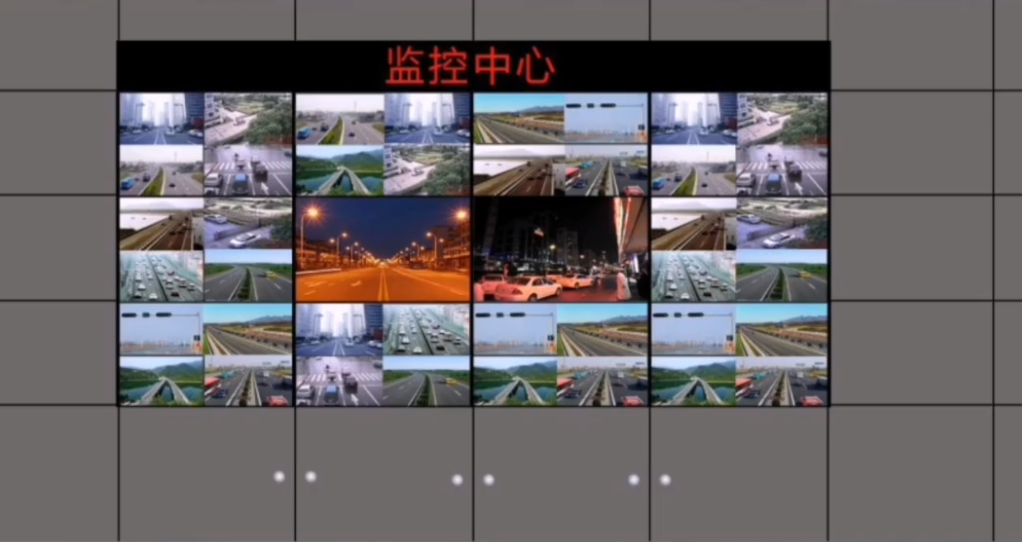

我们在做弱电行业施工的时候，监控里面经常会有一些大屏的拼接，一些电视墙，我们经常会用到这个拼接屏，以前在模拟那个视频的时候，那个时候拼接屏还没有出来，就是有一些大背投（就是DLP屏？ 不，是CRT显示器）的，然后放在电视墙上的，然后是一个一个的dVI或者是AYAV这种输出的一个视频信号模拟信号的，随着数字信号的一个发展

如今的一个电视机，基本上都是有拼接屏来显示的，他正常用几种安装方式。

一种是壁挂式

就是直接在墙上，监控室墙上的打上支架

然后把电视的安装的一个支架

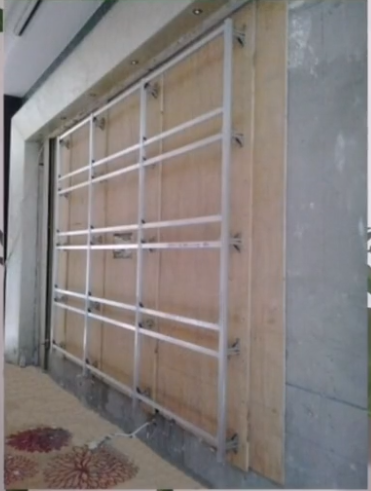

嵌入式

什么是嵌入式？都是在墙上开一个洞

开一个正方形的洞（也可能是长方形），然后把这个拼接屏安装到这个墙里面去。这样是为了墙形成一个整体的一个协调性，看起来比较好看。

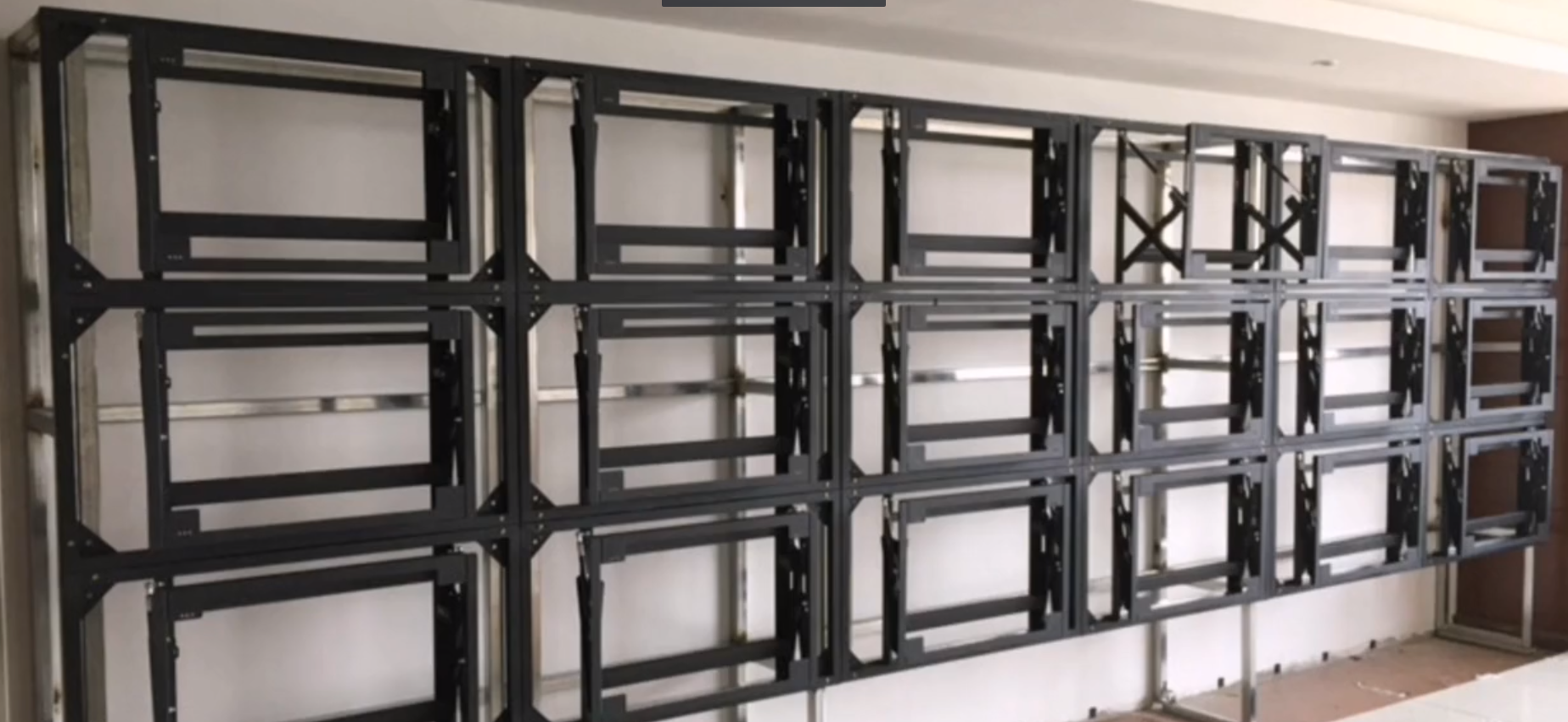

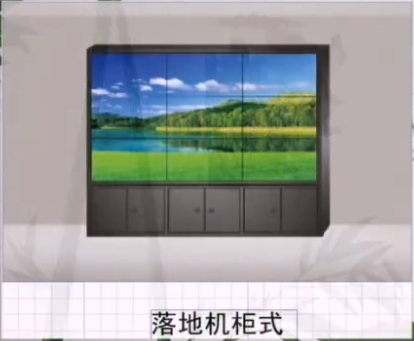

支架式

机柜室经理爱好就是做━个机柜支架，然后把拼接屏镶嵌到机柜里面当中去。墙之间的留一个20到三十公分这个距离。就是一个维修期间的检修。

其它安装方式：是通过吊度什么样的吊装。其实也不是完全说是吊带什么的

单支架然后把它放在一些展厅就我们的展厅，或者是一些展览馆啊这样的地方呢

悬空支架这样一个方式把一个拼接屏给它安装在这里面去。

还有一些都是通过弧形的安装方法，这样给那个观众一个更好的一个视觉体验、一个身临其境的体验。

连接方式

那么接下来我就想发的是拼接屏他的一个连接方式，正常情况下，拼接屏信号输入了，基本上都是用HD MI3的高清线进行信号输入。

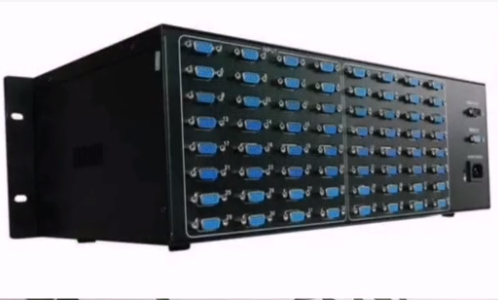

如果一些简单的结构项目，我们可以直接用解码器来进行信号输出，如果对一些比较大型的一个监控，下面可以加上一个矩阵，然后进行输出。但是拼接屏和拼接屏之间的它是需要224235也就是按信号控制线来进行连接的，正常情况下，我们以四块拼接屏为例：序其中我们选其中1号屏为XX。我们把那个红外线，正常情况下，他总是有那个红外码机的遥控电视，声音的大小都会涨，我们把第一块所以主把那个红外线的那种，延长线的插到第一块主屏上去。然后第一块主屏，他有一个232的输出端口，把这个输出端口的插上一根网线；然后点到下—个，拼接屏的输入端口，然后在等下一个拼接屏的输出端口，然后再出来一根线；连到下一个屏，以此类推。（可能大部分人听得不是太明白，其实最简单的办法就是给我们技术来电），然后我们就可以来控制这样的一个拼接屏的显示。
