大型报告厅DLP大屏幕多通道投影融合解决方案

时间:2020-10-21点击:99

方案介绍

  本方案选用三通道平面幕投影系统,可产生14平方米的投影效果,使操作者在虚拟环境中感受到高度的沉浸感。

投影系统采用3台单片DLP工程投影机MAX129。相邻通道投影机之间采用纯硬件边融合和非线性几何校正技术,组成一套无缝拼接的宽屏投影显示系统,图像显示在一个宽10米左右、高1.6米的无缝正投屏幕上。






整个投影系统主要由以下部分组成

① 3台投影机;

② 一体化的投影机吊架;

③ 每通道投影机带有6自由度调整支架,便于光路的精确调整;

④ 正投幕及其金属支架,屏幕高1.6米宽10;

⑤ 边缘融合和非线性几何校正计算机

⑥ 1套安装、调试、测试用工具软件;



下面就各节对主要设备分别加以详细描述



设备描述

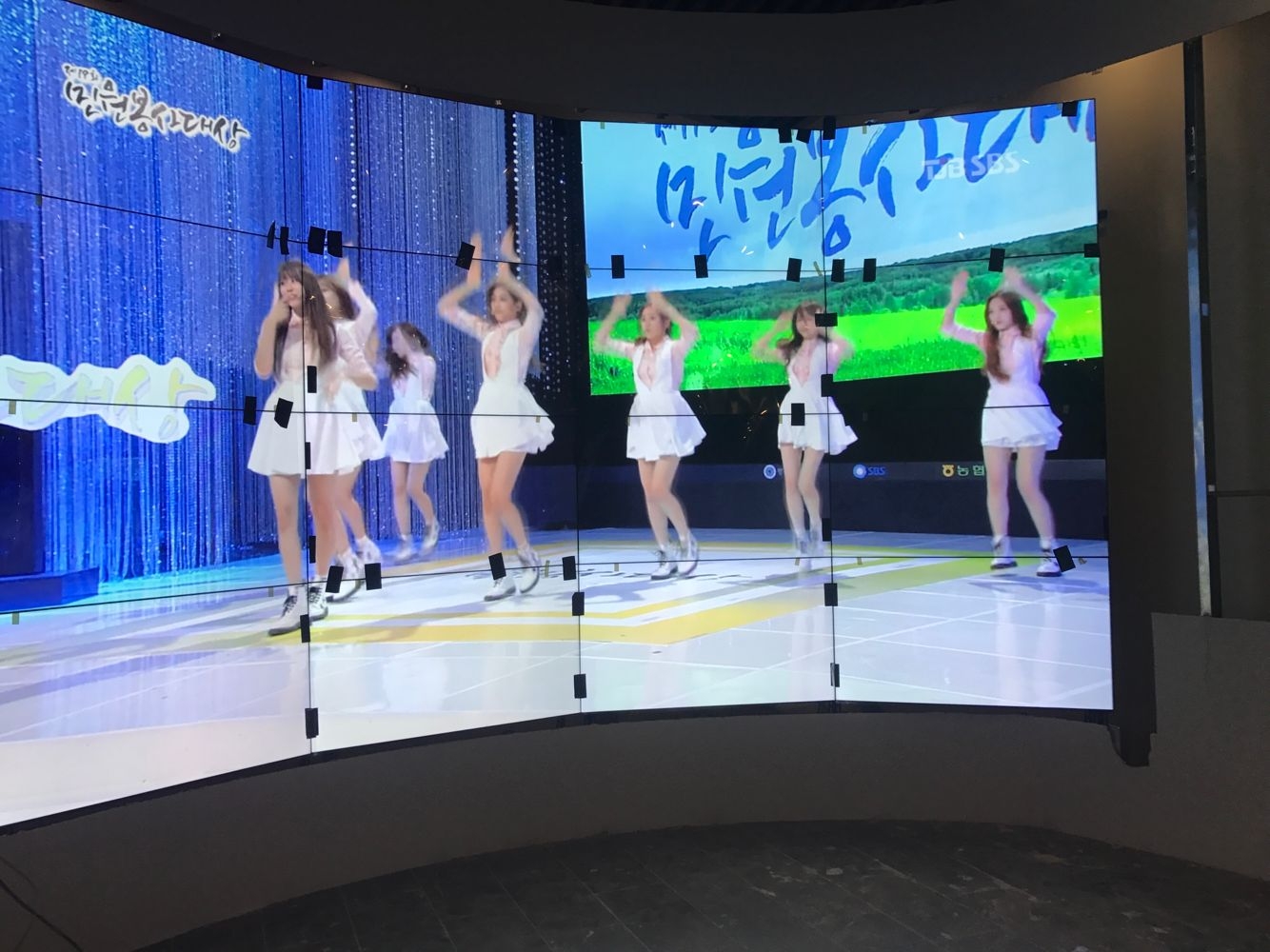

随着投影显示技术的不断发展与创新,边缘融合技术在支持超宽屏幕投影显示方面正在迅速流行。下图是一个典型的三通道无缝投影系统,3台投影机被用来将显示内容投影在同一个很宽的屏幕上,产生一个高分辨率、视场连续、无缝、亮度与颜色一致的图像。



主题展馆


要建立这样一套无缝拼接的宽屏投影系统,至少需要完成以下2方面的工作:

1)  对融合区进行羽化处理、校正处理等。因为融合区是2台投影机共同作用的结果,其亮度是非融合部分的2倍,因此要进行羽化处理,使得融合区的亮度保持跟非融合区的亮度一致;同时,要对投影机进行精确的位置校正,否则一条直线在经过融合区时会变得不直。



2)  对于非平面幕例如柱形屏幕或球面屏幕,需要进行曲面失真校正。所有的投影仪在设计时都是针对平面的屏幕,当这样的投影仪把图像投射到球幕或球幕这样的弧形屏幕上,图像就会变形失真,这种现象被称之为非线性失真。为了在弧形、球形屏幕上得到正确的图像显示效果,必须对图像进行处理,这种处理被称之为非线性失真校正。





目前,市场上能做无缝拼接投影系统的设备有两类

高端专用投影机【这种投影机本身具有内置多通道电子边缘融合和非线性几何校正处理功能】

通用的融合处理设备【这种设备其实就是一台具有特殊功能的PC,能帮助用户完成多通道投影系统的拼接处理。目前成熟的、商品化的边缘融合/几何校正的外置电子设备是这种设备有很强的灵活性,可以连接目前市场上的任意投影机。功能强大,可完成各种复杂投影系统的校正工作】

在几何校正方面,硬件具有自动几何校正功能,只要投影机定位精确、屏幕尺寸及位置准确,几何校正网络可自动生成,无需人工干预,从而极大地缩短系统集成周期,方便系统维护。利用特有的投影机定标软件可以极为精确地计算出投影现场安装的位置及全部内参数,将这些参数输入控制程序,启动自动几何校正功能,即可完成精度很高的自动几何校正。



在多通道拼接应用中,对于屏幕的选择是很关键的一步,要求该屏幕能保持对光线的一致性,以保证能得到更好的融合效果。我们提供的屏幕具有的特点:

1.增益系数:即投影光线经过屏幕后被提高的倍数(一般0.7-3.5)。使用均匀一致的表面涂层,根据所选定的投影机(主要是亮度、对比度)与增益的要求专门配制;

2.可视角: 在中心亮度与屏幕四周边缘的亮度一致的条件下,屏幕的最大视角范围(90°-160°)

3.太阳效应:即观看者在不同的位置,会感到屏幕的亮度中心在变化。

4.结构特点:可卷曲的进口树脂基材,紧凑设计,具有耐高温、永久不变形、高度一致性,高均匀度、高对比度、高清晰度等特点。

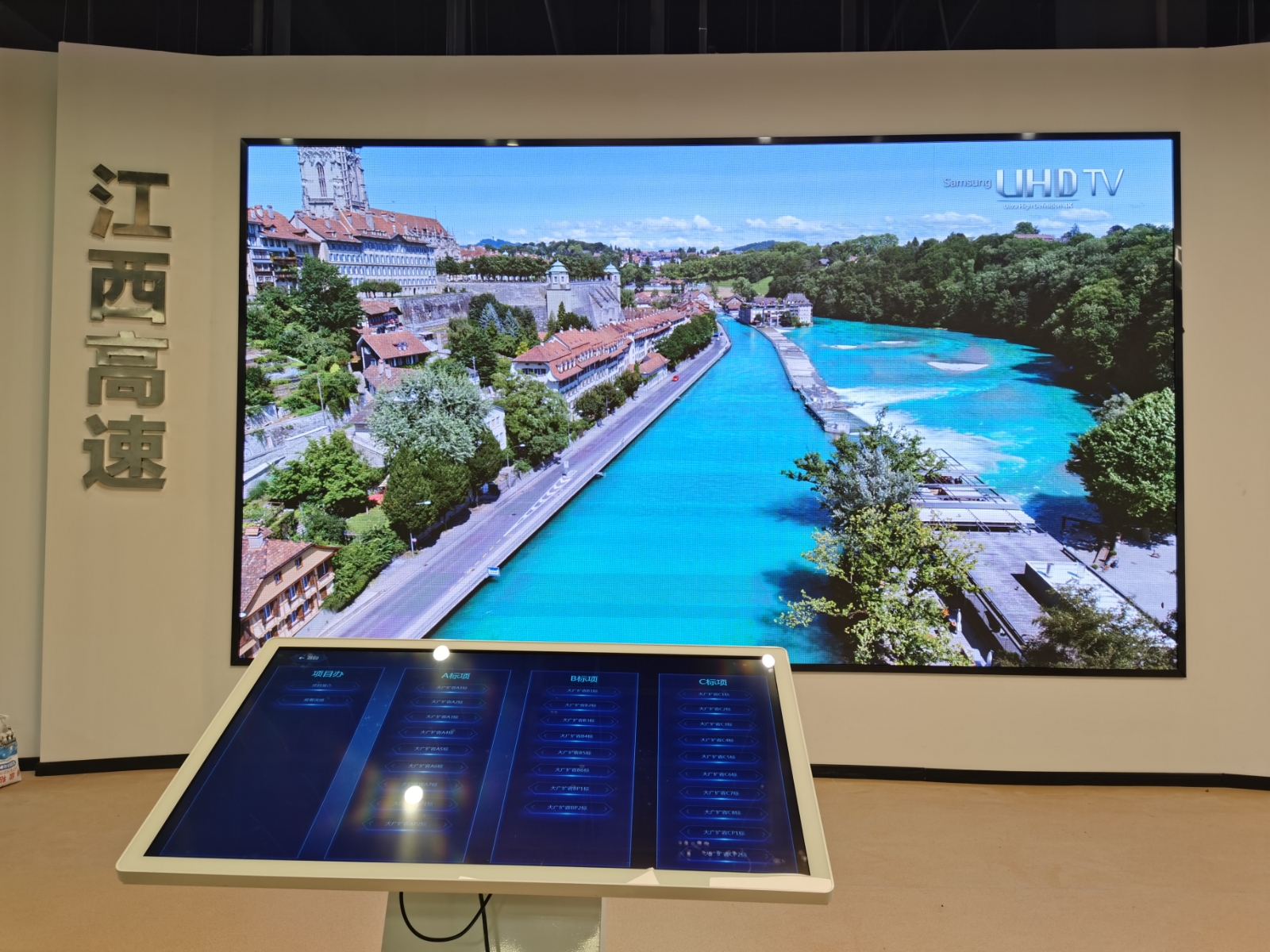

报告厅DLP大屏在不同的场景下,会有不同的需要,有时可以用普通的led显示屏实现,有时需要用COB小间距显示屏实现,不同的拼接屏可以得到不同的显示效果,及环境要求。
